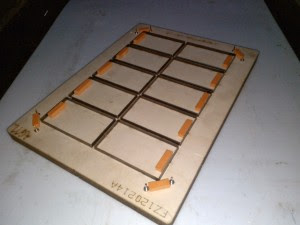

Ragasszon karton csíkokat a szerszámtestre ragasztott szivacsos anyagra
A legegyszerűbb megoldás, ha a szerszámtestre szivacsos anyagot ragaszt, majd arra pozícionáló kartoncsíkokat, a fenti ábra szerint.
Sajnos a habszivacs az ívek oldalirányú elmozdulását nem akadályozza meg, így a megoldás pontossága korlátozott.
Ezen a videón mutatjuk be ezt az eljárást: https://youtu.be/kb2NERpQv7A

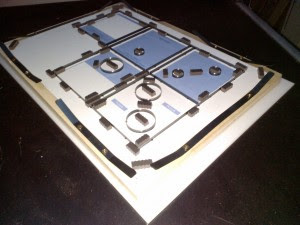

Pozícionáló csapok
A szerszámtestbe épített, rugós pozícionáló csapok kiküszöbölik az illesztékek oldalirányú elmozdulásából adódó hibát.
A hengerstanc le tudja nyomni a rugós illesztékeket és a rugó visszaállítja azokat az eredeti helyzetükbe. Egy ív pontos illesztéséhez nyolc csap használata javasolt.
A hengerstanc le tudja nyomni a rugós illesztékeket és a rugó visszaállítja azokat az eredeti helyzetükbe. Egy ív pontos illesztéséhez nyolc csap használata javasolt.
Az illesztőcsapok használatát ezen a videón láthatja: https://youtu.be/cioDSYwkv8g
Pozícionálás rugóacél csíkokkal
Ha nincs kéznél rugós pozícionáló csap, akkor rugóacél szalagokkal is megoldhatja a feladatot, az alábbi ábra és videó szerint.
Rögzítsen a szerszámtesthez zsanérral átlátszó műanyag lapot és az azon készített illesztőjelekhez pozícionálja az íveket. Az ábrán mi a műanyaglapot a hengerstanccal a stancszerszámnak nyomtuk és az azon hagyott nyomhoz illesztettük az ívet. (Szükség esetén a stancolási nyomokat filctollal megerősítheti) Az ív pozícionálása után az átlátszó lap felhajtható és a vágólap ráhelyezését követően indulhat a stancfolyamat. Ez a megoldás akkor is jól alkalmazható, ha a nyomat helyzete az íveken változó, vagy ha az ívek széléhez egyéb okból nem lehet illeszteni.
Felhjtható asztallap
A hengerstanc asztalára zsanérral egy felhajtható lapot szereltünk, és arra rögzítettük a stancszerszámot. Az alsó lapra került a vágólap, amire ragasztottuk az illesztékeket.
Ez a megoldás sajnos nagyon megnöveli a stancolás erőszükségletét, ezért keményebb anyagoknál, nagyobb, bonyolultabb szerszámoknál nem javasolt.
Az alábbi archív videón tekintheti meg, amint éppen így stancolok:
Átlátszó stancszerszám
Készítünk átlátszó stancszerszámokat is, melyekkel a stancolandó ívek mintájához illesztve stancolhat. Hasznos ez a megoldás akkor is, ha az ívek nagyok és a szerszám kicsi.
Az alábbi videón egy kézi stancpréssel stancolok, de a hengerstancokon is hasonlóan történik ez a folyamat:
Pozícionálás lézerrel
Az íveket a rájuk vetített "+" jelekhez pozícionáljuk.
Az alábbi videón több pozícionálási módot is bemutatok:
https://youtu.be/zR-gSDOhi-k
https://youtu.be/zR-gSDOhi-k
